Британский стандарт резьб: Резьба Витворта
Whitworth Coarse Thread BS 84
BSW (British Standard Whitworth)
BSW (British Standard Whitworth) - Резьбы, самые распространенные в Великобритании.
| Типоразмер |
Наружный диаметр, дюймов |
Наружный диаметр, мм |
Диаметр сверления, мм |
Число витков на дюйм |
Шаг, мм |
| W 1/16" |
1/16 |
1,588 |
1,05 |
60 |
0,423 |
| W 3/32" |
3/32 |
2,381 |
1,70 |
48 |
0,529 |
| W 1/8" |
1/8 |
3,175 |
2,36 |
40 |
0,635 |
| W 5/32" |
5/32 |
3,969 |
2,95 |
32 |
0,794 |
| W 3/16" |
3/16 |
4,763 |
3,41 |
24 |
1,058 |
| W 7/32" |
7/32 |
5,556 |
4,20 |
24 |
1,058 |
| W 1/4" |
1/4 |
6,350 |
4,72 |
20 |
1,270 |
| W 5/16" |
5/16 |
7,940 |
6,13 |
18 |
1,411 |
| W 3/8" |
3/8 |
9,525 |
7,49 |
16 |
1,587 |
| W 7/16" |
7/16 |
11,113 |
8,79 |
14 |
1,814 |
| W 1/2" |
1/2 |
12,700 |
9,99 |
12 |
2,117 |
| W 9/16" |
9/16 |
14,288 |
11,58 |
12 |
2,117 |
| W 5/8" |
5/8 |
15,875 |
12,92 |
11 |
2,309 |
| W 3/4" |
3/4 |
19,050 |
15,80 |
10 |
2,540 |
| W 7/8" |
7/8 |
22,225 |
18,61 |
9 |
2,822 |
| W 1" |
1 |
25,400 |
21,34 |
8 |
3,175 |
| W 1 1/8" |
1 1/8 |
28,575 |
23,93 |
7 |
3,628 |
| W 1 1/4" |
1 1/4 |
31,750 |
27,11 |
7 |
3,628 |
| W 1 3/8" |
1 3/8 |
34,925 |
29,51 |
6 |
4,233 |
| W 1 1/2" |
1 1/2 |
38,100 |
32,68 |
6 |
4,233 |
| W 1 5/8" |
1 5/8 |
41,275 |
34,77 |
5 |
5,080 |
| W 1 3/4" |
1 3/4 |
44,450 |
37,95 |
5 |
5,080 |
| W 1 7/8" |
1 7/8 |
47,625 |
40,40 |
4,5 |
5,644 |
| W 2" |
2 |
50,800 |
43,58 |
4,5 |
5,644 |
| W 2 1/4" |
2 1/2 |
57,150 |
49,02 |
4 |
6,350 |
| W 2 1/2" |
2 1/2 |
63,500 |
55,37 |
4 |
6,350 |
| W 2 3/4" |
2 3/4 |
69,850 |
60,56 |
3,5 |
7,257 |
| W 3 " |
3 |
76,200 |
66,91 |
3,5 |
7,257 |
| W 3 1/4" |
3 1/4 |
82,550 |
72,55 |
3,25 |
7,815 |
| W 3 1/2" |
3 1/2 |
88,900 |
78,90 |
3,25 |
7,815 |
| W 3 3/4" |
3 3/4 |
95,250 |
84,41 |
3 |
8,467 |
| W 4" |
4 |
101,600 |
90,76 |
3 |
8,467 |
|
Резьбы Уитворта мелкие BS 84 (BSF Whitworth Fine Thread (GB))
Whitworth Fine Thread BS 84
Британский стандарт мелкой резьбы BSF - резьбы для крепежа. Мелкие резьбы, широко распространенные в британском машиностроении, заменены американскими резьбами UNF.
| Типоразмер |
Наружный диаметр, дюймов |
Наружный диаметр, мм |
Диаметр сверления, мм |
Число витков на дюйм |
Шаг, мм |
| BSF 3/16" |
3/16 |
4,763 |
3,747 |
32 |
0,794 |
| BSF 7/32" |
7/32 |
5,556 |
4,394 |
28 |
0,907 |
| BSF 1/4" |
1/4 |
6,350 |
5,100 |
26 |
0,977 |
| BSF 9/32" |
9/32 |
7,142 |
5,893 |
26 |
0,977 |
| BSF 5/16" |
5/16 |
7,938 |
6,459 |
22 |
1,154 |
| BSF 3/8" |
3/8 |
9,525 |
7,899 |
20 |
1,270 |
| BSF 7/16" |
7/16 |
11,113 |
9,304 |
18 |
1,411 |
| BSF 1/2" |
1/2 |
12,700 |
10,668 |
16 |
1,587 |
| BSF 9/16" |
9/16 |
14,288 |
12,256 |
16 |
1,587 |
| BSF 5/8" |
5/8 |
15,875 |
13,549 |
14 |
1,814 |
| BSF 11/16" |
11/16 |
17,463 |
15,137 |
14 |
1,814 |
| BSF 3/4" |
3/4 |
19,050 |
16,336 |
12 |
2,117 |
| BSF 7/8" |
7/8 |
22,225 |
19,269 |
11 |
2,309 |
| BSF 1" |
1 |
25,400 |
22,148 |
10 |
2,540 |
| BSF 1 1/8" |
1 1/8 |
28,575 |
24,963 |
9 |
2,822 |
| BSF 1 1/4" |
1 1/4 |
31,750 |
28,138 |
9 |
2,822 |
| BSF 1 3/8" |
1 3/8 |
34,925 |
30,861 |
8 |
3,175 |
| BSF 1 1/2" |
1 1/2 |
38,100 |
34,036 |
8 |
3,175 |
| BSF 1 5/8" |
1 5/8 |
41,275 |
37,211 |
8 |
3,175 |
| BSF 1 3/4" |
1 3/4 |
44,450 |
39,802 |
7 |
3,628 |
| BSF 2" |
2 |
50,800 |
46,152 |
7 |
3,628 |
| BSF 2 1/4" |
2 1/4 |
57,150 |
51,730 |
6 |
4,233 |
| BSF 2 1/2" |
2 1/2 |
63,500 |
58,080 |
6 |
4,233 |
| BSF 2 3/4" |
2 3/4 |
69,850 |
64,430 |
6 |
4,233 |
| BSF 3" |
3 |
76,200 |
69,692 |
5 |
5,080 |
| BSF 3 1/4" |
3 1/4 |
82,550 |
76,042 |
5 |
5,080 |
| BSF 3 1/2" |
3 1/2 |
88,900 |
81,670 |
4,5 |
5,644 |
| BSF 3 3/4" |
3 3/4 |
95,250 |
88,020 |
4,5 |
5,644 |
| BSF 4" |
4 |
101,600 |
94,370 |
4,5 |
5,644 |
|
Резьбы Уитворта BS 84 (Whitworth Coarse Thread BS 84(GB))
Whitworth Pipe Thread DIN ISO 228 BSP
(DIN 259)
BSP - (British Standard Pipe Thread) Британские трубные несамоуплотняющиеся цилиндрические резьбы
| Типоразмер |
Наружный диаметр, дюймов |
Наружный диаметр, мм |
Диаметр сверления, мм
mm |
Число витков на дюйм |
Шаг, мм |
| G 1/8" |
9,73 |
8,85 |
8,80 |
28 |
0,907 |
| G 1/4" |
13,16 |
11,89 |
11,80 |
19 |
1,337 |
| G 3/8" |
16,66 |
15,39 |
15,25 |
19 |
1,337 |
| G 1/2" |
20,95 |
19,17 |
19,00 |
14 |
1,814 |
| G 5/8" |
22,91 |
21,13 |
21,00 |
14 |
1,814 |
| G 3/4" |
26,44 |
24,66 |
24,50 |
14 |
1,814 |
| G 7/8" |
30,20 |
28,42 |
28,25 |
14 |
1,814 |
| G 1" |
33,25 |
30,93 |
30,75 |
11 |
2,309 |
| G 1 1/8" |
37,90 |
35,58 |
35,30 |
11 |
2,309 |
| G 1 1/4" |
41,91 |
39,59 |
39,25 |
11 |
2,309 |
| G 1 3/8" |
44,32 |
42,00 |
41,70 |
11 |
2,309 |
| G 1 1/2" |
47,80 |
45,48 |
45,25 |
11 |
2,309 |
| G 1 3/4" |
53,74 |
51,43 |
51,10 |
11 |
2,309 |
| G 2" |
59,61 |
57,29 |
57,00 |
11 |
2,309 |
| G 2 1/4" |
65,71 |
63,39 |
63,10 |
11 |
2,309 |
| G 2 1/2" |
75,18 |
72,86 |
72,60 |
11 |
2,309 |
| G 2 3/4" |
81,53 |
79,21 |
78,90 |
11 |
2,309 |
| G 3" |
87,88 |
85,56 |
85,30 |
11 |
2,309 |
| G 3 1/4" |
93,98 |
91,66 |
91,50 |
11 |
2,309 |
| G 3 1/2" |
100,33 |
98,01 |
97,70 |
11 |
2,309 |
| G 3 3/4" |
106,68 |
104,30 |
104,00 |
11 |
2,309 |
| G 4" |
113,03 |
110,71 |
110,40 |
11 |
2,309 |
 |

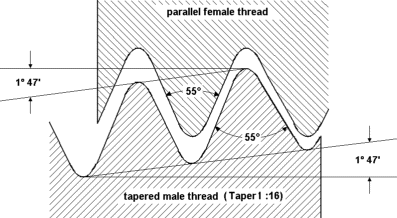

Резьбы Уитворта трубные конические DIN ISO 7/1(BSPT Tapered Whitworth Pipe Thread (GB))
Whitworth Tapered Pipe Thread
Резьбы для труб и фиттингов, самоуплотняющиея. Внутренняя резьба - цилиндрическая, наружная - имеет конусность 1:16.
| Типоразмер штока |
Типоразмер втулки |
Внутренний диаметр трубы, мм |
Наружный диаметр трубы, мм |
Диаметр сверления, мм |
Число витков на дюйм |
Шаг, мм |
| R 1/16" |
Rp 1/16" |
3 |
7,723 |
6,561 |
28 |
0,907 |
| R 1/8" |
Rp 1/8" |
6 |
9,728 |
8,566 |
28 |
0,907 |
| R 1/4" |
Rp 1/4" |
8 |
13,157 |
11,445 |
19 |
1,337 |
| R 3/8" |
Rp 3/8" |
10 |
16,662 |
14,950 |
19 |
1,337 |
| R 1/2" |
Rp 1/2" |
15 |
20,995 |
18,631 |
14 |
1,814 |
| R 3/4" |
Rp 3/4" |
20 |
26,441 |
24,117 |
14 |
1,814 |
| R 1" |
Rp 1" |
25 |
33,249 |
30,291 |
11 |
2,309 |
| R 1 1/4" |
Rp 1 1/4" |
32 |
41,910 |
38,952 |
11 |
2,309 |
| R 1 1/2" |
Rp 1 1/2" |
40 |
47,803 |
44,845 |
11 |
2,309 |
| R 2" |
Rp 2" |
50 |
59,614 |
56,656 |
11 |
2,309 |
| R 2 1/2" |
Rp 2 1/2" |
65 |
75,184 |
72,226 |
11 |
2,309 |
| R 3" |
Rp 3" |
80 |
87,884 |
84,926 |
11 |
2,309 |
| R 4" |
R 4" |
100 |
113,030 |
110,072 |
11 |
2,309 |
| R 5" |
Rp 5" |
125 |
138,430 |
135,472 |
11 |
2,309 |
| R 6" |
Rp 6" |
150 |
163,830 |
160,872 |
11 |
2,309 |
 |
Резьбы BS 93 (BA British Association (GB))
British Association BS 93
Британская стандартная резьба. Использовалась в приборах и часах. Была заменена крупной и мелкой резьбой ISO.
| Типоразмер |
Наружный диаметр, мм |
Диаметр сверления, мм |
Шаг, мм |
| BA No. 0 |
6,00 |
4,80 |
1,00 |
| BA No. 1 |
5,30 |
4,22 |
0,90 |
| BA No. 2 |
4,70 |
3,73 |
0,81 |
| BA No. 3 |
4,10 |
3,22 |
0,73 |
| BA No. 4 |
3,60 |
2,81 |
0,66 |
| BA No. 5 |
3,20 |
2,49 |
0,59 |
| BA No. 6 |
2,80 |
2,16 |
0,53 |
| BA No. 7 |
2,50 |
1,92 |
0,48 |
| BA No. 8 |
2,20 |
1,68 |
0,43 |
| BA No. 9 |
1,43 |
1,9 |
0,39 |
| BA No. 10 |
1,70 |
1,28 |
0,35 |
| BA No. 11 |
1,50 |
1,13 |
0,31 |
| BA No. 12 |
1,30 |
0,96 |
0,28 |
| BA No. 13 |
1,20 |
0,90 |
0,25 |
| BA No. 14 |
1,00 |
0,72 |
0,23 |
| BA No. 15 |
0,90 |
0,65 |
0,21 |
| BA No. 16 |
0,79 |
0,65 |
0,19 |
| BA No. 17 |
0,70 |
0,50 |
0,17 |
| BA No. 18 |
0,62 |
0,44 |
0,15 |
| BA No. 19 |
0,54 |
0,37 |
0,14 |
| BA No. 20 |
0,48 |
0,34 |
0,12 |
| BA No. 21 |
0,42 |
0,29 |
0,11 |
| BA No. 22 |
0,37 |
0,25 |
0,098 |
| BA Nr. 23 |
0,33 |
0,22 |
0,090 |
| BA Nr. 24 |
0,29 |
0,19 |
0,080 |
| BA No. 25 |
0,25 |
0,16 |
0,072 |
 |
